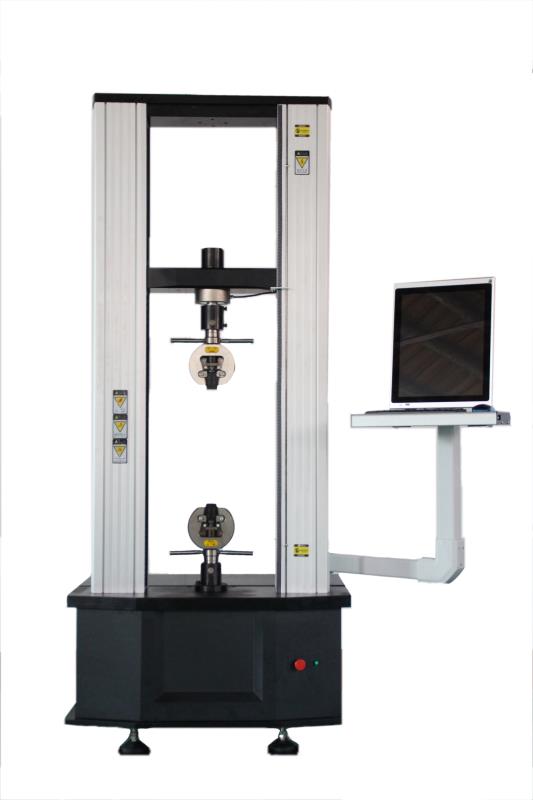

WDW系列電子萬能試驗機（門式）

一. 項目簡介：

i6系列微機控制電子萬能試驗是我公司為提高企業產品的技術水平，先后吸取國外領先技術、開發研制的新款萬能試驗機。使公司的產品技術水平躍上了一個新的臺階。

二. 、使用領域：

該試驗機采用高性能伺服電動機作為動力源;采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

三. 、依據標準：

滿足國家標準GB/T228-2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。

四、重點描述：

1 主機：落地式具有堅固耐用的機架結構，能夠很好地滿足各種合金，復合材料，航空航天和汽車結構，螺栓，緊固件和鋼板的材料測試。此款主機的優勢是機架剛度，非常適合于測試高強度的材料例如航空復合材料。

機架載荷容量有10KN, 20KN, 50KN 和100kN; 并且部分選型能夠滿足特別的行程和測試空間的要求。

2 控制系統：采用我公司的觸控屏站式一體工作系統，工作系統與主機完美結合，可多方位、多角度旋轉、移動。更方便、快捷、直觀的進行操作與觀察。

3 附具：

標準配置：楔型拉伸附具、壓縮附具各一付。楔型拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。(可選液壓自動夾緊)

五、主要技術指標

1. 最大試驗力：10KN20KN50KN100KN

2. 準確度等級: 0.5級

3. 結構形式：門式結構

4. 試驗力示值允許誤差極限：示值的±0.5%以內

5. 負荷測量范圍：滿量程的0.4%～100%FS

6. 力分辨率：最大試驗力的1/500000

7. 引伸計標距：50mm

8. 引伸計最大變形量：10mm

9. 變形示值誤差極限：示值的±0.5%以內

10. 位移示值極限誤差：示值的±0.5%以內

11. 位移最小分辨力：0.01mm

12. 力控速率調節范圍：0.05～5%FS/S

13. 力控速率相對誤差：設定值的±0.5%以內

14. 變形速率調節范圍：0.05～5%FS/S

15. 變形控制速率相對誤差：設定值的±0.5%以內

16. 橫梁速度調節范圍：0.01～500mm/min

17. 橫梁速度相對誤差：設定值的±1%以內

18. 恒力、恒變形、恒位移控制范圍：0.5%～100%FS

19. 恒力、恒變形、恒位移控制精度：設定值的±0.5%以內;

20. 有效試驗寬度：430mm

21. 兩鉗口間有效拉伸空間距離：800mm

22. 軟件及用戶界面：17寸觸摸屏操控一體機

23. 試驗過程及測量、顯示、分析、控制等均由微機完成

24. 試樣破壞后，移動橫梁自動停止移動(或自動返回初始位置)

25. 具有程控和機械兩級限位保護

26. 當負荷超過額定值3～5%時，自動停機

27. 供電電源：220V，50Hz，1.5KW/2.3KW

28.主機尺寸： 1150×750×2200mm

29.設備重量：約600Kg

六、 試驗機主機配置

l 1.落地臺式主機一臺(含精密絲杠2付);

l 2.高精度光電編碼器一只

l 3.動力系統:交流伺服電機+交流伺服驅動器+減速機

l 4.高精密滾珠絲杠副兩套

l 5.高精度圓弧同步減速系統一套

l 6.高精度負荷傳感器一支

l 7.北鋼院YYU10/50電子引伸計一支

l 8.專用楔形拉伸輔具一套(標配任選兩付)

l 鉗口規格：(標配兩付任選)

? 平鉗口：0-7mm 7-14mm

? V型(圓)鉗口：Φ4-Φ9mm Φ9-Φ14mm

l 9.試驗機專用壓縮輔具一套

? 10.壓盤直徑Φ100mm

l 11.Fasttest17寸觸摸屏操控一體機一套

七、控制系統

包括了計算機、試驗機測控系統及手控盒三個模塊。首次在業內實現了計算機和試驗機測控系統的完美融合，無縫對接。既保證了兩者的兼容性，又提高了可靠性，加強了使用的便利性。

新版測控軟件承載了二十年的使用經驗和技術沉淀，是普及版的集大成者，既有老友的熟悉、穩重，又有新朋的熱情、奔放。

※模塊展示

⒈ 計算機

⑴ CPU：酷睿i3, 雙核

⑵ 內存：2G

⑶ 硬盤：固態80G

⑷ 系統：win7, 64位

⑸ 顯示器：17英寸，電容觸摸屏

⑹ 無線鍵盤、無線鼠標

⒉ 測控卡

⑴ 兩路高精準24位A/D轉換通道，采樣周期50Hz，最高分辨率達±1/10萬，全程不分檔，全程分辨率不變。一路用于載荷采集，另一路用于引伸計采集。

⑵ 三路數字光柵位移信號采集，截止頻率高達2MHz，一路用于采集橫梁位移，另外兩路用于采集大變形。

⑶ 四路數字量輸入，四路數字量輸出。

⑷ 一路方波輸出，輸出頻率范圍高達1:200萬。

⑸ 無需安裝驅動，與計算機主板完美融合。

⑹ 所有數據接口的接線定義與PCIE接口的STC系列板卡兼容。

⒊ 測控軟件

⑴ 可顯示試驗力及峰值、變形、試驗時間等實時數據，最多增加至5個顯示窗口，每個顯示窗口可實時切換顯示的數據、顯示的小數位數、顯示的單位。

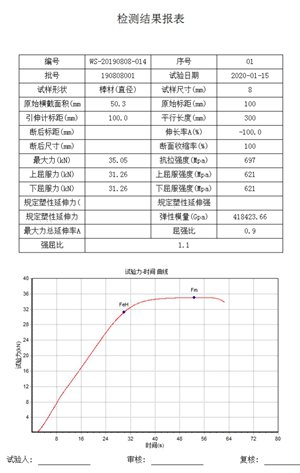

⑵ 同時記錄力-時間，變形-時間，位移-時間、應力-時間、應變-時間、力-變形、力-位移、應力-應變等試驗曲線，可隨時切換觀察，高速采樣。

⑶ 報表的制作和使用更加方便、快捷。

⑷ 功能強大的試驗方案可與報表、PID參數、程控、數值顯示、曲線以及其他試驗參數同步切換。

⑸ 靈活的校準模式，根據實際使用習慣來改變校準模式，分校準+修正和AD碼值兩種樣式。

⑹ 高度集成的數據上傳接口，已于全國八十多家實驗室MIS系統軟件實現了無縫對接。

⑺ 外掛語言包，用戶可以自行添加各種語言，默認提供中文、英文、俄文三種語言。

⒋ 手控盒

⑴ 按鍵內容：快升、快降、慢升、慢降、上升、下降、試驗、停止、清零。

⑵ 接口方式：USB

八、驗收及售后服務

1. 設備安裝、調試、驗收合格后，供方應免費對操作人員進行設備的操作和維護的培訓

2. 設備在調試驗收合格后，免費保修12個月，保修期滿后負責長期維修服務

3. 設備安裝、調試完成后，按有關國際、國家標準對設備進行驗收

4. 免費長期提供設備咨詢、調試服務
