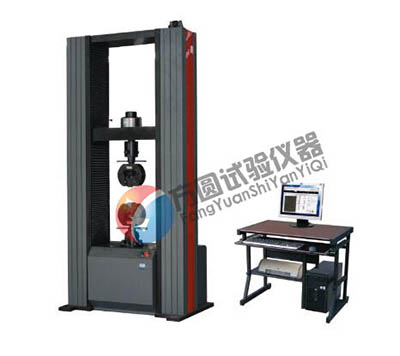

WDW-200E微機控制電子萬能試驗機

濟南方圓生產的WDW-200E微機控制電子萬能試驗機，適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材等試驗領域。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

WDW-E微機控制電子萬能試驗機的設計采用國外的先進控制理念，滿足國家標準GB/T228《金屬材料室溫拉伸試驗方法》GB/T7314《金屬材料室溫壓縮試驗方法》GB/T14452《金屬材料彎曲力學性能試驗方法》可以滿足GB、、ASTM、DIN等標準。可根據客戶需求增加其它相應標準。外形美觀、操作方便、性能穩定可靠。計算機通過方圓公司研制的全數字控制系統進行采集控制、經方圓全數字調速控制器直接控制全數字調速電機轉動、轉速經減速系統減速后通過精密絲杠副實現橫梁上升、下降，完成試樣的拉伸、剝離等力學性能試驗。

1.適用的試驗方法及標準：

GB/T228《金屬材料室溫拉伸試驗方法》

GB/T7314《金屬材料室溫壓縮試驗方法》

GB/T14452《金屬材料彎曲力學性能試驗方法》

可以滿足GB、、ASTM、DIN等標準。可根據客戶需求增加其它相應標準。

2.主機：

WDW-E微機控制電子萬能試驗機可分為WDW-50E WDW-100E WDW-300E WDW-500E WDW-600E五種型號，該機采用雙空間龍門式落地式結構，標準為上空間拉伸，下空間壓縮、彎曲，拉壓空間可相互轉換。主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試，完全符合國家相關標準的要求。據GB//ASTM/JIS/DIN等標準選配不同附具后，用其進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，也可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數；建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析；是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1.基于WINDOWS操作平臺，軟件操作簡單、功能強大，人機對話式結構。采用標準的WindowsXP風格，操作簡單易學

軟件采用模塊化設計，不同的試驗類型創建，試驗控制以及數據分析都有獨立的模塊，與主程序分離。可以適應多種試驗類型的試驗控制和數據處理

2.試驗數據可由用戶自行添加，個數不限，采用模板方式新建試驗記錄，方便快捷

3.自動完成試驗過程、判斷破型，自動記錄保存試驗數據。所有試驗數據以國際通用的XML格式保存

4.高效的試驗數據管理功能，能按多種方式實現試驗數據的快速查詢、加載與刪除

5.試驗結束系統自動分析、統計試驗結果，分析方式可由用戶自行設定

6.靈活的報表編輯功能，為用戶提供了面向圖形排版的專用報表編輯工具，簡單易學，能方便的打印試驗曲線及相關圖片、文字

7.用戶可根據需要對試驗數據進行刪除

8.用戶可以根據需要改變分析方法，數據可以根據本身需要自行修改修約方式

9.專用的數據庫管理庫模塊

10.同時記錄力-時間，變形-時間、力-變形試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣

11.采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時系統會自動計算彈性模量，屈服強度、抗拉強度、RP0.2/1.0等，在自動分析的基礎上，還可以人工干預修正分析結果，提高分析的準確性

12.提供多種報表打印接口，用戶可根據需要編輯任何格式的報表

13.試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線，試驗過程中實時顯示試驗曲線，試驗完成后試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來。

14.數據查詢窗口：可對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到。

15.自動標定窗口：力值和變形可以自動標定，在我們調試完成后，如果用戶感覺示值不準或者測控參數被改動，只需點擊自動校正按鈕，系統參數就會恢復到調試時的狀態。

16.批量數據處理及批量報告打印窗口：可對一批同類試件進行匯總分析，對測控數據進行對比并計算平均值，可以對試件進行成批匯總打印。我們可以為客戶定制特殊的試驗報告。這些只是多種形式的幾個代表。試驗報告也可根據用戶要求進行編輯打印并具有相關處理軟件（批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等）

序號	技術指標			WDW-200E
1	試驗機等級	1級或0.5級
2	試驗力最大值	50kN	100kN	200kN	300kN	500kN	600kN
3	試驗力測量范圍	最大試驗力的（0.4%～100%）
4	試驗力測量精度	最大試驗力的（0.2%～100%）測量范圍內，優于示值的±1％（1級）；最大試驗力的（0.4%～100%）測量范圍內，優于示值的±0.5％（0.5級）
5	試驗力分辨力	±300000碼
6	變形最大值	10mm
7	變形測量范圍	引伸計滿量程的0.2%-100%
8	變形測量精度	引伸計滿量程的0.2%-100%范圍內，優于示值的±1％（1級）；引伸計滿量程的0.2%-100%范圍內，優于示值的±0.5％（0.5級）
9	位移測量精度	優于示值的±1％（1級）；優于示值的±0.5％（0.5級）
10	位移分辨力	0.001mm
11	位移速度（mm/min）	0. 005 ~ 500 ，無級調速
12	拉伸行程	600	600	600	600	600
13	壓縮行程	600	600	600	600	600
14	試驗寬度	500	550	600	600	650
15	力控速率調節范圍	0.005--5%Fs/s
16	力控速率控制精度	為±1%設定值以內
17	變形速率調節范圍	0.005—5%Fs/s
18	變形速率控制精度	速率＜0.05%Fs時，為±1%設定值以內；速率＞0.05%Fs時，為±0.5%設定值以內
19	位移速率控制精度	速率＜0.01mm/min時，為設定值的±1%以內；速率≥0.01mm/min時，為設定值的±0.5%以內。	0.005—250mm/min
20	恒力、恒位移、恒變形控制范圍	0.5%~100%Fs
21	恒力、恒位移、恒變形控制精度	設定值≥10%Fs時，為設定值的±0.1%以內；速率＜10%Fs時，為設定值的±1%以內
22	工作環境	室溫10～35℃，濕度20%～80%
23	主機外形尺寸（寬×深×高）(mm)	950×650×2100	1000×750×2200	1100×770×2600	1150×770×2817
24	主機重量	750	1100	1800	1800	2800

友情提示：以上參數均為參考，具體可以來電咨詢。

濟南方圓公司-是一家集、生產及銷售為一體的公司。專業生產各種試驗機及其各種檢測平臺。

熱線:0531-83157169 電話:13969074155 （微信）

服務宗旨：送貨上門，終身維修，軟件免費升級，1年質保，終生服務。
